  • 矩阵切换器的预案管理操作方法

    可以把日常经常使用的一些矩阵切换模式编辑、并作为磁盘文件保存起来,以后可以直接调用这个文件,使得电脑可以自动控制矩阵。

    选择“预案管理”页,即可进入预案管理功能。

    A、预案的编辑

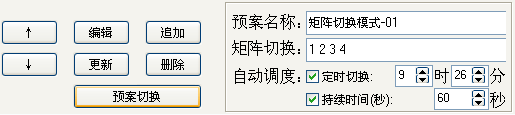

    预案的编辑

    追加按此按钮可以在预案列表的末尾新增加一个空白预案,并进入预案编辑状态。

    编辑按此按钮可以对预案列表中选择的预案进行编辑修改。

    更新按此按钮可以把编辑好了的预案更新到列表。

    删除按此按钮可以把预案列表中选择的预案删除掉。

    向上此按钮可以把预案列表中选择的预案上移一行。

    向下此按钮可以把预案列表中选择的预案下移一行。

    预案切换此按钮可以把预案列表中选择的预案立即进行实际的矩阵切换。

    预案名称:给每个切换模式起一个名字,便于理解、 记忆。

    矩阵切换:定义矩阵的切换模式,这里采用多路的切换命令,具体的可参见附录A控制命令的“(5)、切换矩阵-多路”

    自动调度:指定本模式的执行的时间,有: 定时切换:只在指定的时间到达时执行,其他时间段都不执行;持续时间:指本预案在矩阵切换后需要持续的时间,在这段时间内不会执行别的预案切换

    B、预案文件

    保存预案文件 可以把预案以文件的形式保存到磁盘,便于以后再调出使用。

    打开预案文件 打开磁盘上已有的预案文件,程序开始执行时会自动调入默认预案文件MtrxCtrl.MCM。

    C、预案的调度:

    调度预案

    如上,即可开始预案的执行、调度,调度原则是:

    1. 顺序从头开始,逐个执行;执行到最后又从头 循环执行;

    2. 执行一个预案后,等待给定的“持续时间”,然后 再执行下一个预案;

    3. 若有定时且时间已到,则跳到该预案 。

    D、预案管理的例子

    若有32路输入,只有4台监视器,选用32进4出的视频矩阵,想用这4台监视器轮番监视所有的32路信号,可做成如下预案:

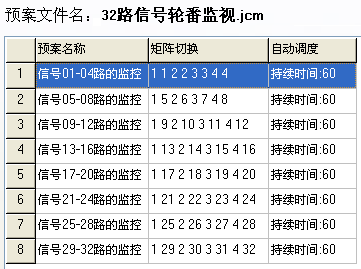

    预案管理的例子
