8进8出HDMI矩阵-音频解嵌分离输出

8进8出HDMI矩阵-音频解嵌分离输出 简介

采用高性能数字处理芯片，传输距离可达30米；传输速度高达10.2Gbps，支持4K*2K分辨率，可以向下兼容 480p，720p，1080i，1080p等分辨率；HDCP 1.4；支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；支持多通道同时切换；安装简单，即插即用；切换灵活：手动、遥控、电脑软件等多种控制方式；HDMI的输入输出统一Type-A型锁扣HDMI母头，每1路输出的HDMI端口旁边都带1路音频解嵌输出（无需单独配置HDMI音频分离器，音频可直接输出给调音台或功放），音频接口采用3.5立体声耳机母头接口，方便现场安装调试。

8进8出HDMI矩阵-音频解嵌分离输出【型号：QY-0808AHD】

8进8出HDMI矩阵-音频解嵌分离输出 功能

支持三种控制切换方式：软件（RS-232串口）切换、遥控器切换、机箱面板按钮切换；信号类型：完全支持4K×2K，支持HDMI2.0，支持HDMI1.4版本和HDMI1.3版本，兼容HDCP1.3；支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；8进8出HDMI矩阵支持蓝光DVD 24/50/60fs/HD-DVD/xvYCC；支持CEC；支持36位真彩；8进8出HDMI矩阵可设置32个场景预案管理，实现软件中一键调用预案场景的效果；支持信号时序重整，能够完美显示4K×2K，1920×1080P图像；8进8出HDMI矩阵带有断电现场切换记忆保护；特有ESD静电保护功能；前面板液晶屏显示矩阵当前的切换状态；兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、海尔彩讯、飞利浦等，完全可以兼容国内外各种智能中控，如：快思聪、快捷、AMX等。

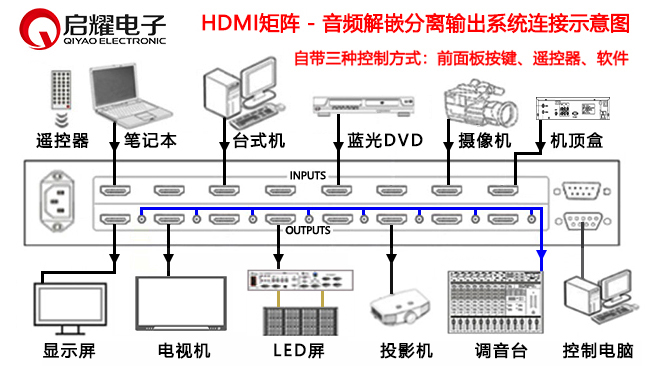

HDMI矩阵-音频解嵌分离输出系统连接图

8进8出HDMI矩阵-音频解嵌分离输出 参数

HDMI信号输入

HDMI信号输出

音频信号输出

同步信号
