  • 混合矩阵的选择方法与具体匹配

    在系统工程中,我们常常面对不同的信号源和显示设备,信号源有多种不同的接口:BNC、VGA、RGB、HDMI、DVI、SDI等,显示设备也有多种不同的接口:VGA、RGB、HDMI、DVI等,这个时候我们一般有2种操作方式,第一种是用转换器,将信号转换成统一的格式,然后用矩阵,这样做会导致设备数量增加很多,整个系统的故障率也会因此增加,最重要的弊端是,信号经过转换器后效果相对较差,导致整个系统的效果大大折扣;第二种方式是使用混合矩阵,这样就可以避免用转换器后的各种弊端,且管理方面简单方便。

    一、确定接口类型

    1. 输入:我们需要确定输入混合矩阵的接口类型,也就是查看信号源的接口类型,如果信号源有多种接口的话,尽量选择HDMI、DVI、SDI这些高清数字接口,这样图像质量更好。

    2. 输出:我们需要确定混合矩阵输出的接口类型,也就是查看显示设备接口类型,如果显示设备有多种接口的话,尽量选择HDMI、DVI高清数字接口,这样图像质量更好。

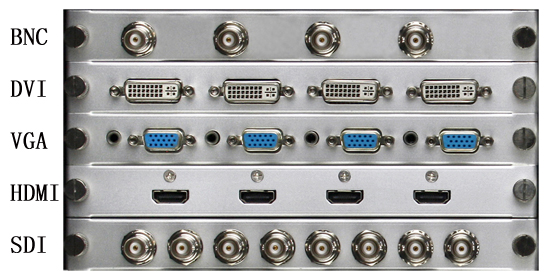

    混合矩阵板卡
    混合矩阵接口类型

    二、确定接口类型及数量

    1. 输入:确定输入混合矩阵的接口类型后,再统计每种类型接口的数量。

    2. 输出:确定输出混合矩阵的接口类型后,再统计每种类型接口的数量。

    三、与启耀混合矩阵匹配

    1. 输入:启耀的混合矩阵的输入接口类型有:BNC、VGA、RGB、HDMI、DVI、SDI等,非常齐全。

    2. 输出:启耀的混合矩阵的输出接口类型有:VGA、RGB、HDMI、DVI等,一般显示设备的接口都具备。

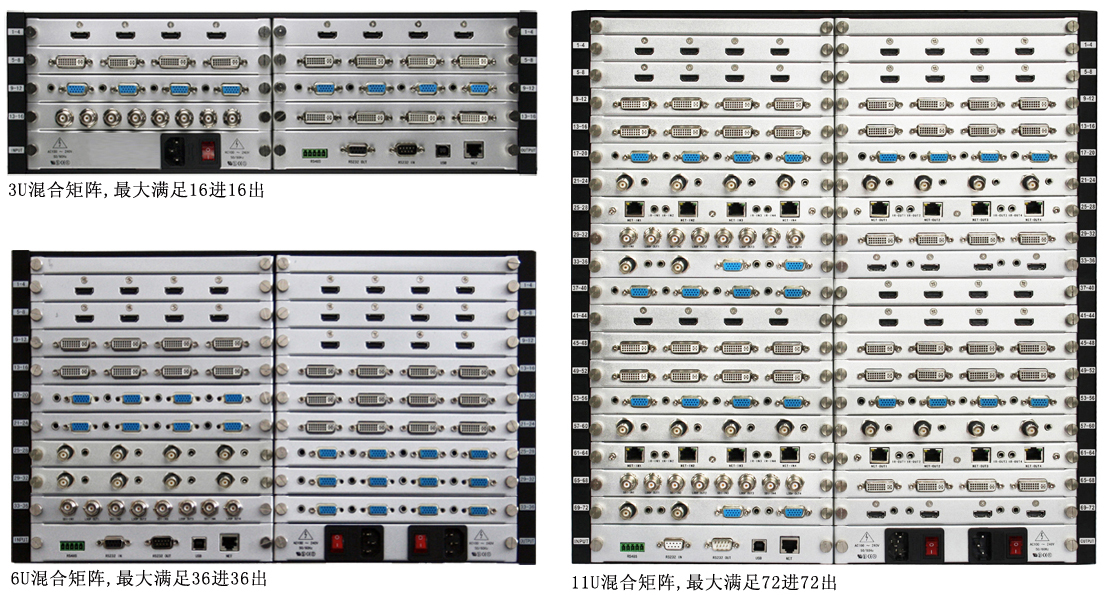

    3. 大小:启耀的混合矩阵大小有4种类型,8×8、16×16、36×36、72×72,启耀混合矩阵每张插卡是4路。

    * 8×8混合矩阵,最大支持:2块输入板块(每张板块4路接口),2块输出板卡(每张板块4路接口)

    * 16×16混合矩阵,最大支持:4块输入板块(每张板块4路接口),4块输出板卡(每张板块4路接口)

    * 36×36混合矩阵,最大支持:9块输入板块(每张板块4路接口),9块输出板卡(每张板块4路接口)

    * 72×72混合矩阵,最大支持:18块输入板块(每张板块4路接口),18块输出板卡(每张板块4路接口)

    详细的混合矩阵参数参考:http://www.video008.com/juzhen/hunhe.asp

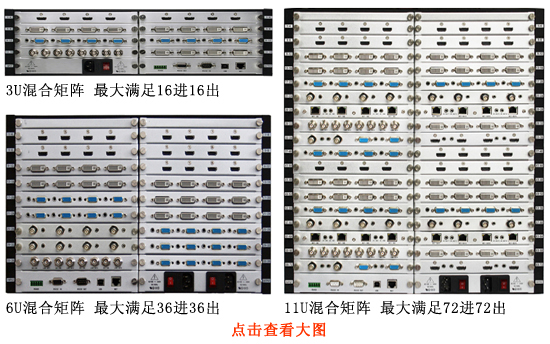

    混合矩阵
