8进8出混合矩阵

8进8出混合矩阵 简介

8进8出混合矩阵实现了多种信号格式输入输出，输入可支持VGA、HDMI、DVI（配转接头）、CVBS（配转接头）多种信号输入，输入支持音频加嵌和音频解嵌；输出可支持VGA、HDMI、DVI（加转接头）3种信号无缝输出，输出支持音频解嵌；输入最大分辨率支持4K*2K/30Hz，输出支持1920*1080P；混合矩阵采用高性能数字处理芯片，传输速度高达10.2Gbps，向下兼容480p、720p、1080p等分辨率；HDCP 1.4；支持蓝光；支持多通道同时切换；全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用。

8进8出混合矩阵【型号：QY-A0808HGF2】

8进8出混合矩阵 功能

支持三种控制切换方式：软件（RS-232串口）切换、遥控器切换、机箱面板按钮切换；输入支持4K×2K，HDMI1.4版本，HDMI1.3版本，兼容HDCP1.4；输出支持1920*1080P；支持EDID管理，支持无缝切换，支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；支持CEC；支持36位真彩；8进8出混合矩阵带有断电现场切换记忆保护；特有ESD静电保护功能；设备采用液晶显示屏，可以显示矩阵各通道的当前切换状态；支持预案管理功能，可以保存20个预案场景，能实现软件中一键调用预案场景的效果；支持断电现场切换记忆保护功能；特有ESD静电保护和防雷保护电路；8进8出混合矩阵完全兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、海尔、Barco、彩讯等，8进8出混合矩阵完全兼容国内外各种智能中控，如：快思聪、快捷、AMX等。

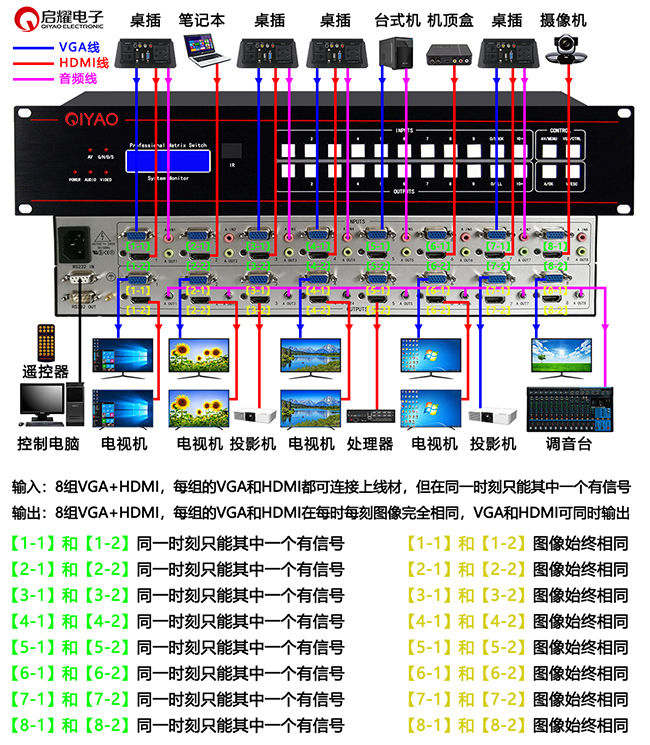

8进8出固定机箱混合矩阵系统连接图

8进8出混合矩阵 参数

信号输入

信号输出

同步信号
